RURY 316L DO INSTALACJI FARMACEUTYCZNYCH, CHEMICZNYCH i BIOTECHNOLOGICZNYCH

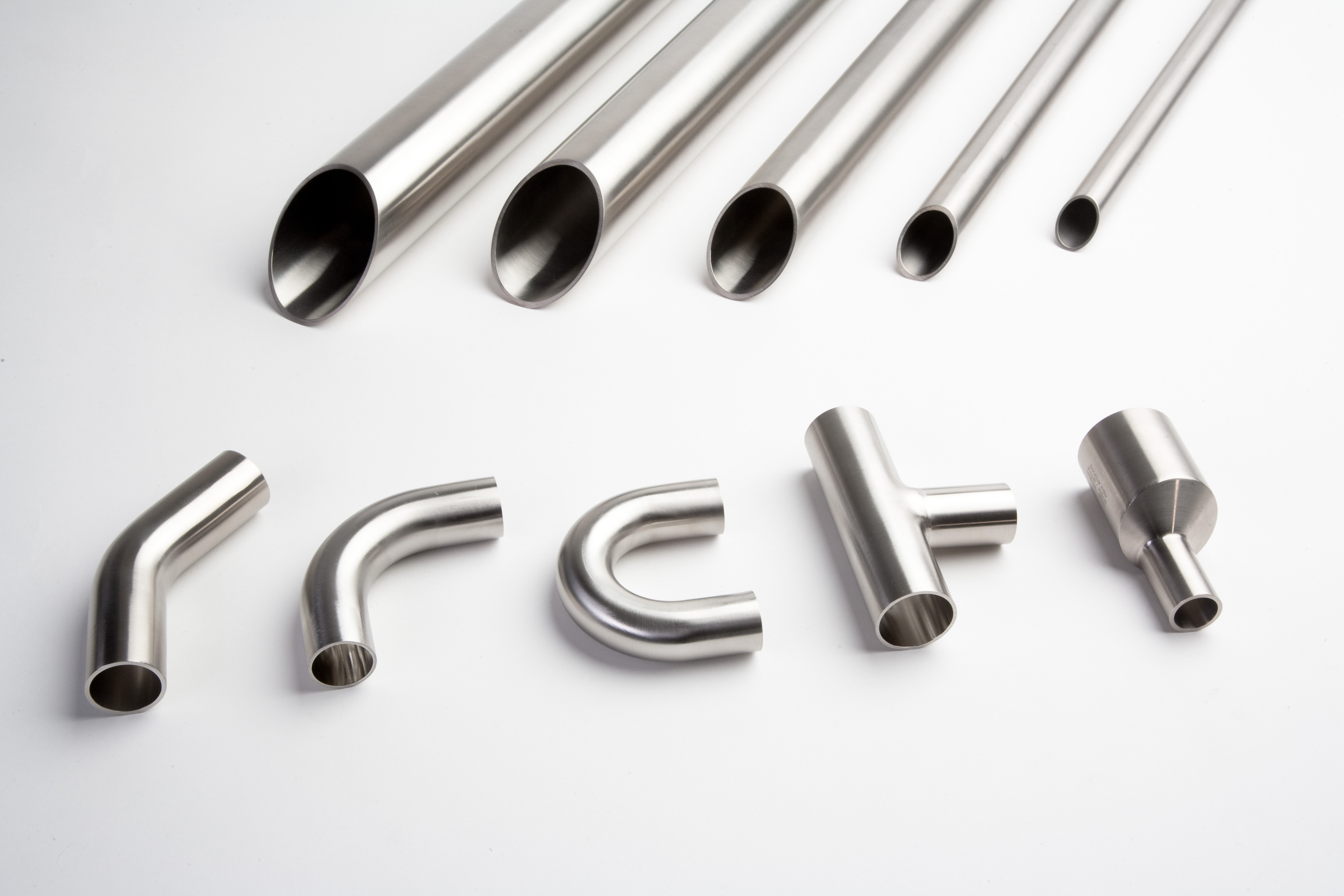

Rury i złączki z mat. 316L (1.4404 / 1.4435), 904L (1.4539)





Rury

Złączki

Rury ASME BPE

Złączki ASME BPE


SPEŁNIAMY OCZEKIWANIA NAJBARDZIEJ WYMAGAJĄCYCH KLIENTÓW

  • Najwyższa jakość i czystość powierzchni
  • Rury i złącza 316L - natychmiastowa dostępność dzięki międzynarodowym magazynom i nowoczesnej logistyce
  • Wszystkie aktualne serie wymiarowe CALOWE, METRYCZNE oraz ISO w magazynie
  • Optymalne przygotowanie wszystkich końcówek rur i złączek do spawania orbitalnego
  • Certyfikaty Zgodności Materiałowej zgodne ze wszystkimi aktualnymi krajowymi i międzynarodowymi normami i standardami
  • Pierwszy i jedyny w Europie producent certyfikowanych rur i kształtek ASME BPE
  • Jedyny na świecie producent certyfikowanych ASME BPE rur i kształtek ze specjalnych stopów takich jak C22 i AL-6XN
  • Dostępne specjalne materiały AL6XN, C22, 904L, 1.4435
  • Wysoka odporność na korozję dzięki wysokiej jakości stopom od kwalifikowanych dostawców.

Bf

Ac

EP

Ra ≤ 0,40 µm

Ra ≤ 0,40 µm

Ra ≤ 0,25 µm

Safetron to nasz najwyższej jakości produkt do transportu płynów.

Odpowiada klasom higieny od H4 do HE5 zgodnie z DIN 11866/11865/11864. Przy określonej zawartości ferrytu ≤ 0,5% są szczególnie odporne na korozję. Testy spawalnicze gwarantują najlepszą spawalność.



Wykończenie powierzchni Safetrona gwarantuje znacznie krótszy czas czyszczenia i sterylizacji. Jeśli stosuje się w produkcji żrące substancje safetron może być również dostarczony w standardzie UNS N08904 (904L) /1.4539.



  • produkcja aktywnych składników farmaceutycznych
  • zastosowanie w reaktorach, fermentorach, produktach SIP i osoczu krwi
  • produkcja WFI, serum i leków do podawania pozajelitowego.

Bf

Ac

EP

Ra ≤ 0,80 µm

Ra ≤ 0,80 µm

Ra ≤ 0,60 µm

Weldtron to uniwersalny produkt Dockweiler do transportu płynów. Rury i kształtki są dostępne w wersji bright finish i elektropolerowanej. Są zgodne z klasami higieny H3 do HE3, zgodnie z DIN 11866/11865/11864.

W celu uzyskania optymalnej spawalności Weldtron przykłada szczególną wagę do składu procesu topienia. Jest to udokumentowane i gwarantowane przez testy spawalnicze.
Po wyczyszczeniu powierzchni wewnętrznych rury i kształtki są zakrywane i zamykane w mocnej folii.



  • produkcja aktywnych składników farmaceutycznych
  • zastosowanie w reaktorach, fermentorach, CIP
  • produkcja serum i leków do podawania pozajelitowego
  • produkcja kosmetyków
  • produkcja na wrażliwych obszarach przemysłu spożywczego (np. żywności dla niemowląt).

Bf

Ac

EP

SF1 Ra max ≤ 0,51 µm

-

SF4 Ra max ≤ 0,38 µm

ASME BPE to międzynarodowy standard w przemyśle farmaceutycznym. Bpe-direct to certyfikowane rury i złączki Dockweiler. Jesteśmy jedynym producentem na świecie, który uzyskał certyfikat na produkty ASME BPE w specjalnych materiałach, takich jak C22 i AL-6XN.

Produkty Bpe-direct są dostępne w wersji bright finish lub elektropolerowanej zgodnie z klasami ASME BPE SF0 do SF6 i oznaczone logo ASME.



  • przemysł farmaceutyczny
  • biotechnologia

Bf – honowane (bright finish), Ac – czyszczone anodowo, elektrochemicznie (anodic cleaned), EP – elektropolerowane (electropolished)



FARMACJA

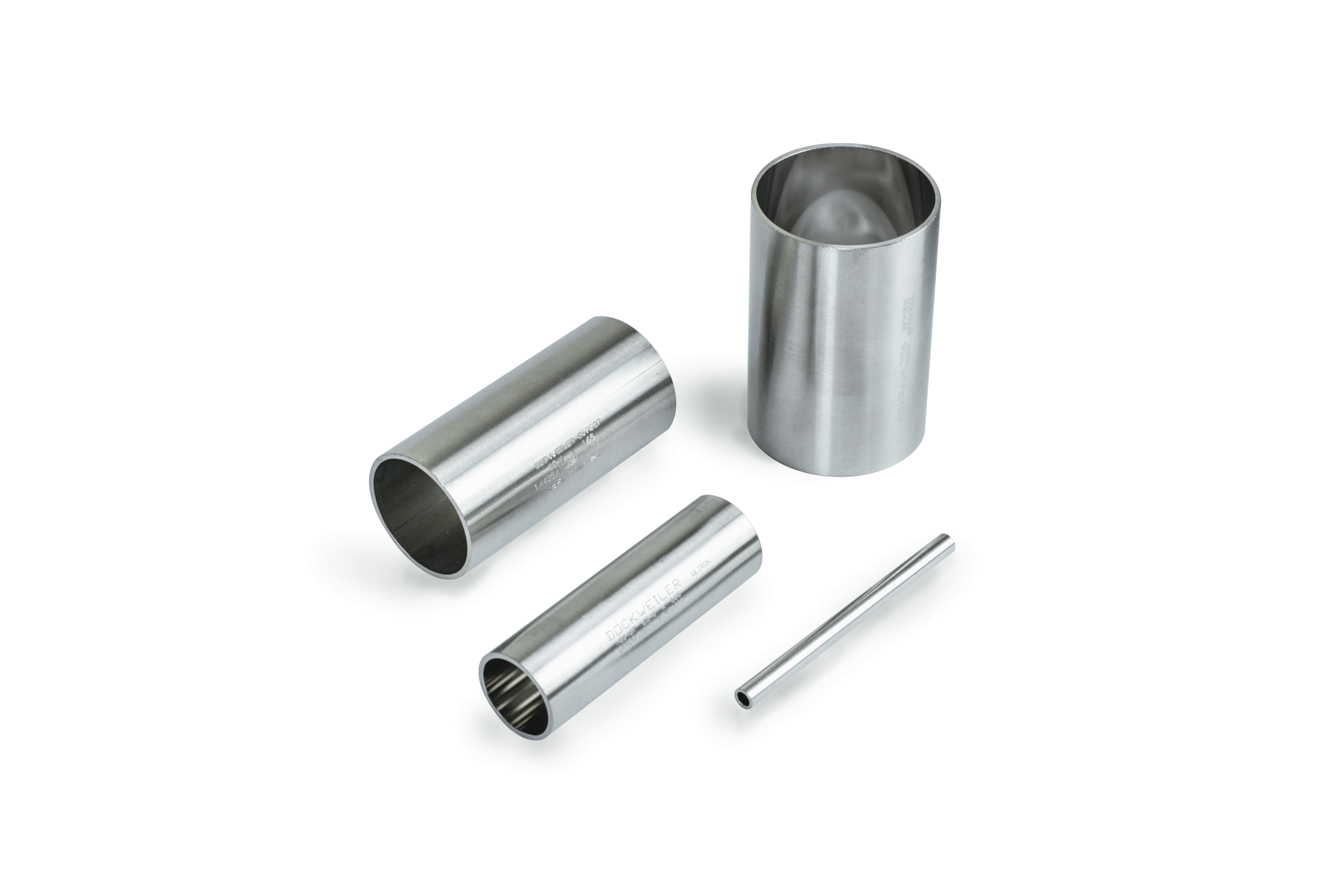

RURY

DIN 11866

  • z wysokiej jakości materiałów
  • wyżarzane
  • bezszwowe lub ze szwem
  • przystosowane do spawania orbitalnego
  • wolne od tłuszczów, olejów i wszelkich zanieczyszczeń
  • końce rur zabezpieczone odpowiednimi zatyczkami
  • pakowane w szczelne rękawy, elektropolerowane pakowane w pomieszczeniach czystych CLEAN ROOM
  • Stal nierdzewna 1.4404, 1.4435 i 1.4539
  • Procedura testowa rur do zastosowań ciśnieniowych
  • DIN EN 10217-7 rury ze szwem spawane
  • DIN EN 10216-5 rury bez szwu
  • Certyfikat 3.1 wg DIN EN 10204



ASME BPE

ZŁĄCZKI

DIN 11865

POŁĄCZENIA ASEPTYCZNE

DIN 11864-1 A



DIN 11864-2 A



DIN 11864-3 A

TC Tri-clamp

DIN 32676



JAKOŚĆ POWIERZCHNI

Klasa higieniczna

Chropowatość wewnętrzna

Chropowatość wewnętrzna w obszarze spawu

H1

Ra <1,60 µm

Ra <3,20 µm

H2

Ra <0,80 µm

Ra <1,60 µm

H3

Ra <0,80 µm

Ra <0,80 µm

H4

Ra <0,40 µm

Ra <0,40 µm

H5

Ra <0,25 µm

Ra <0,25 µm

* Kod klasy higienicznej z „o” (np. H3o) oznacza, że zewnętrzna powierzchnia rury jest wypolerowana do wartości Ra <1μm.



Tabela rozmiarów i tolerancje zgodnie z EN-ISO 1127

DIN 11866 seria - A

rury wg DIN EN 10357

DIN 11866 seria - B

rury wg DIN EN ISO 1127

DIN 11866 seria - C

rury wg ASME-BPE 2014
